Implementasi Tabel Database Dengan PostgreSQL

MODUL 6
IMPLEMENTASI TABEL-TABEL BASIS DATA(2)

A. Tujuan

     Mahasiswa mampu membuat struktur tabel-tabel basis data berdasarkan perancangan di modul 3 dan        mengimplementasi tabel-tabel tersebut di basis data.

B. Landasan Teori

    Basis data dapat diimplementasikan berdasarkan E-R diagram yang telah dibuat. Implementasi                     database bisa:

     1. Secara manual (dengan perintah SQL ‘CREATE TABLE’)

     2. Secara semi-manual dengan bantuan client berbasis GUI (MySQL Front, PgAccess, phpPgAdmin).

     3. Secara otomatis dengan CASE Tools (DBDesigner)

     Tahap Pembuatan Tabel

       1. Membuat semua tabel yang paling utama (yang tidak memiliki FK).

       2. Membuat semua tabel yang berhubungan langsung (atau memiliki relationship) dengan tabel yang               dibuat di tahap sebelumnya. Mulailah secara urut dari tabel dengan jumlah FK yang paling sedikit ke              yang paling banyak.

       3. Ulangi tahap 2 sampai semua tabel selesai dibuat.

C. Membuat Tabel-tabel Database Bank
     - Tahap pembuatan tabel
        * Membuat tabel nasabah :
             create table nasabah(
             id_nasabah integer primary key,
             nama_nasabah varchar(45) not null,
             alamat_nasabah varchar(255) not null);

             select * from nasabah   /* perintah untuk menampilkan tabel nasabah */

        * Membuat tabel cabang_bank :
             create table cabang_bank(
             kode_cabang varchar (20) primary key,
             nama_cabang varchar(45) unique not null,
             alamat_cabang varchar(255) not null);*/

             select * from cabang_bank  /* perintah untuk menampilkan tabel cabang_bank */

        * Membuat tabel rekening :
             create table rekening(
             no_rekening integer primary key,
             kode_cabangfk varchar(20) references cabang_bank(kode_cabang) on delete cascade on update                   cascade,
             pin varchar(20) default '1234' not null,
             saldo integer default 0 not null);

             select * from rekening    /* perintah untuk menampilkan tabel rekening */

        * Membuat tabel transaksi :
             create table transaksi (
             no_transaksi serial primary key,
             id_nasabahfk integer references nasabah(id_nasabah) on delete set null on update cascade,
             no_rekeningfk integer references rekening(no_rekening) on delete set null on update cascade,
             jenis_transaksi varchar(20) default 'debit' not null,
             tanggal date default current_date not null,
             jumlah integer not null check (jumlah>=20000));

             select * from transaksi    /* perintah untuk menampilkan tabel transaksi */

        * Membuat tabel nasabah_has_rekening :
             create table nasabah_has_rekening(
             id_nasabahfk integer references nasabah(id_nasabah) on delete cascade on update cascade,
             no_rekeningfk integer references rekening(no_rekening) on delete cascade on update cascade,
             primary key(id_nasabahfk, no_rekeningfk));

             select * from nasabah_has_rekening  /* perintah menampilkan tabel nasabah_has_rekening*/

     - Tahap memasukkan nilai tabel
        * Memasukkan nilai tabel nasabah :
             insert into nasabah (id_nasabah, nama_nasabah, alamat_nasabah) values
             (1, 'sutopo', 'jl. jendral sudirman 12'),
             (2, 'maryati', 'jl. mt. haryono 31'),
             (3, 'suparman', 'jl. haasanudin 81'),
             (4, 'kartika padmasari', 'jl. manggis 15'),
             (5, 'budi eko prayogo', 'jl. kantil 30'),
             (6, 'satria eka jaya', 'jl. slamet riyadi 45'),
             (7, 'indri hapsari', 'jl. sutoyo 15'),
             (8, 'sari murti', 'jl. pangandaran 11'),
             (9, 'canka lokananta', 'jl. tidar 86'),
             (10, 'budi murtono', 'jl. merak 22');

        * Memasukkan nilai tabel cabang_bank :
             insert into cabang_bank (kode_cabang, nama_cabang, alamat_cabang) values
             ('brus', 'bank rut unit surakarta', 'jl. slamet riyadi 18'),
             ('brum', 'bank rut unit magelang', 'jl. p. tendean 63'),
             ('brub', 'bank rut unit boyolali', 'jl. ahmad yani 45'),
             ('bruk', 'bank rut unit klaten', 'jl. suparman 23'),
             ('bruy', 'bank rut unit yogyakarta', 'jl. anggrek 21'),
             ('bruw', 'bank rut unit wonogiri', 'jl. untung suropati 12');

        * Memasukkan nilai tabel rekening :
             insert into rekening (no_rekening, kode_cabangfk, pin, saldo) values
             (101, 'brus', 1111, 500000),
             (102, 'brus', 2222, 350000),
             (103, 'brus', 3333, 750000),
             (104, 'brum', 4444, 900000),
             (105, 'brum', 5555, 2000000),
             (106, 'brus', 6666, 3000000),
             (107, 'brus', 7777, 1000000),
             (108, 'brub', 0000, 5000000),
             (109, 'brub', 9999, 0),
             (110, 'bruy', 1234, 550000),
             (111, 'bruk', 4321, 150000),
             (112, 'bruk', 0123, 300000),
             (113, 'bruy', 8888, 255000);

        * Memasukkan nilai tabel nasabah_has_rekening :
             insert into nasabah_has_rekening(id_nasabahfk, no_rekeningfk) values
             (1, 104),
             (2, 103),
             (3, 105),
             (3, 106),
             (4, 101),
             (4, 107),
             (5, 102),
             (5, 107),
             (6, 109),
             (7, 109),
             (8, 111),
             (9, 110),
             (10, 113),
             (8, 112),
             (10, 108);

        * Memasukkan nilai tabel transaksi :
             insert into transaksi(no_transaksi, no_rekeningfk, id_nasabahfk, jenis_transaksi, tanggal, jumlah)
             values
             (1,       105,         3, 'debit', '2009-11-10', 50000),
             (2,  103,  2, 'debit', '2009-11-10', 40000),
             (3,  101,  4, 'kredit', '2009-11-12', 20000),
             (4,  106,  3, 'debit', '2009-11-13', 50000),
             (5, 107,  5, 'kredit', '2009-11-13', 30000),
             (6, 104,  1, 'kredit', '2009-11-15', 200000),
             (7,  110,  9, 'kredit', '2009-11-15', 150000),
             (8, 102,  5, 'debit', '2009-11-16', 20000),
             (9, 105,  3, 'kredit', '2009-11-18', 50000),
             (10,  107,  4, 'debit', '2009-11-19', 100000);
             (11,  103,  2, 'debit', '2009-11-19', 100000),
             (12,  104,  1, 'debit', '2009-11-19', 50000),
             (13,  107,  4, 'kredit', '2009-11-20', 200000),
             (14,  105,  1, 'debit', '2009-11-21', 40000),
             (15,  104,  1, 'kredit', '2009-11-22', 100000),
             (16,  101,  4, 'kreedit', '2009-11-22', 20000),
             (17,  103,  2, 'debit', '2009-11-22', 50000),
             (18,  102,  5, 'debit', '2009-11-25', 50000),
             (19,  108,  10, 'debit', '2009-11-26', 100000),
             (20,  106,  3, 'kredit', '2009-11-27', 50000),
             (21,  103,  2, 'kredit', '2009-11-28', 200000),
             (22,  105,  3, 'kredit', '2009-11-28', 100000),
             (23,  102,  5, 'debit', '2009-11-30', 20000),
             (24,  104,  1, 'debit', '2009-12-1', 50000),
             (25,  103,  2, 'debit', '2009-12-2', 40000),
             (26,  101,  4, 'debit', '2009-12-4', 50000),
             (27,  103,  2, 'kredit', '2009-12-5', 100000),
             (28,  102,  5, 'kredit', '2009-12-5', 200000),
             (29,  109,  7, 'debit', '2009-12-5', 100000),
             (30,  110,  9, 'debit', '2009-12-6', 20000);

        * Menampilkan tabel lewat Query :
           - ketikan perintah "select * from nama_tabel" pada lembar query, seperti berikut :
               select * from nasabah
           - kemudian klik tombol Query Execute (tombol segitiga hijau pada icon bar).
           - hasilnya akan seperti berikut :

Gambar 1. Tabel nasabah

Gambar 2. Tabel cabang_bank

Gambar 3. Tabel rekenning

        * Menampilkan tabel lewat PSQL console (Comandprompt) :
           - buka PSQL console : klik icon puzzel pada icon bar window awal PGAdmin.
           - untuk menampilkan daftar tabel yang ada ketikkan perintah : \dt
           - untuk menampilkan tabel database ketikkan perintah :
                select * from nama_tabel;
              contoh :
                select * from nasabah;
           - hasilnya akan seperti berikut :

Gambar 4. Perintah \dt untuk meanmpilkan daftar seluruh tabel

Gambar 5. Tabel nasabah

Gambar 6. Tabel cabang_bank

D. TUGAS MODUL 5
     - Tahap pembuatan tabel
        * Membuat tabel mahasiswa :
             create table mahasiswa(
             nim varchar(10) primary key,
             nama_mahasiswa varchar(45) not null,
             alamat_mahasiswa varchar(255) not null,
             angkatan integer not null);

             select * from mahasiswa   /* perintah untuk menampilkan tabel mahasiswa */

        * Membuat tabel dosen :
             create table dosen(
             nidn integer primary key,
             nama_dosen varchar(45) not null,
             alamat_dosen varchar(255) not null);

             select * from dosen  /* perintah untuk menampilkan tabel dosen */

        * Membuat tabel mata_kuliah :
             create table mata_kuliah(
             kode_mk varchar(10) primary key,
             nama_mk varchar(45) not null,
             jumlah_sks integer not null);*/

             select * from mata_kuliah    /* perintah untuk menampilkan tabel mata kuliah */

        * Membuat tabel ruang_kuliah :
             create table ruang_kuliah(
             kode_ruang varchar(10) primary key,
             fasilitas varchar(255),
             kapasitas integer);

             select * from ruang_kuliah    /* perintah untuk menampilkan tabel ruang_kuliah */

        * Membuat tabel mahasiswa_has_mata_kuliah :
             create table mahasiswa_has_mata_kuliah(
             nimfk varchar(10) references mahasiswa(nim) on delete cascade on update cascade,
             kode_mkfk varchar(10) references mata_kuliah(kode_mk) on delete cascade on update cascade,
             primary key(nimfk, kode_mkfk));

             select * from mahasiswa_has_mata_kuliah  /* menampilkan tabel mahasiswa has mata kuliah*/

     - Tahap memasukkan nilai tabel
        * Memasukkan nilai tabel mahasiswa :
             insert into mahasiswa(nim, nama_mahasiswa, alamat_mahasiswa, angkatan) values
             ('L200110061', 'aulia fanny', 'jl. asmara 13', 2011),
             ('L200120013', 'benny setiawan', 'jl. boyolai 18', 2012),
             ('L200130054', 'imam adi sulistyo', 'jl. embarkasi 21', 2013),
             ('L200130058', 'm. fikri khaidir', 'jl. mendungan 32', 2013),
             ('L200130059', 'adnan mahmudi', 'jl. gumpang 7', 2013),
             ('L200130061', 'rendy adhitya putra', 'jl. pabelan 2 no 32', 2013),
             ('L200130062', 'alvian dwi mardani', 'jl. gonilan 10', 2013);

        * Memasukkan nilai tabel dosen :
             insert into dosen(nidn, nama_dosen, alamat_dosen) values
             (0724125602, 'bambang setiaji', 'surakarta'),
             (0982346198, 'husni thamrin', 'yogyakarta'),
             (0872341857, 'sujalwo', 'yogyakarta'),
             (0627145718, 'm. halim', 'klaten'),
             (0821487527, 'sukirman', 'sragen');

        * Memasukkan nilai tabel mata_kuliah :
             insert into mata_kuliah(kode_mk, nama_mk, jumlah_sks) values
             ('tif20633', 'komunikasi data', 3),
             ('tif20933', 'probabilitas dan statisktik', 3),
             ('ums20112', 'bahasa inggris 2', 2),
             ('tif40233', 'sistem basisdata', 3),
             ('tif40433', 'sistem digital', 3),
             ('tif60532', 'data mining', 2),
             ('tif62033', 'kecerdasan buatan', 3);

        * Memasukkan nilai tabel ruang_kuliah :
             insert into ruang_kuliah(kode_ruang, fasilitas, kapasitas) values
             ('j0407', 'ac, kipas angin, proyektor', 45),
             ('j0410', 'ac, kipas angin, proyektor', 40),
             ('j0306', 'ac, led monitor', 20),
             ('jsem1', 'ac, luas, proyektor', 60);

        * Memasukkan nilai tabel mahasiswa_has_mata_kuliah :
             insert into mahasiswa_has_mata_kuliah(nimfk, kode_mkfk) values
             ('L200110061', 'tif60532'),
             ('L200120013', 'tif62033'),
             ('L200130054', 'tif40233'),
             ('L200130058', 'ums20112'),
             ('L200130059', 'tif20933'),
             ('L200130061', 'tif40433'),
             ('L200130062', 'tif40233'),
             ('L200110061', 'tif40433'),
             ('L200130058', 'tif20933'),
             ('L200130061', 'tif62033');

        * Menampilkan tabel lewat Query :
           - ketikan perintah "select * from nama_tabel" pada lembar query, seperti berikut :
               select * from nasabah
           - kemudian klik tombol Query Execute (tombol segitiga hijau pada icon bar).
           - hasilnya akan seperti berikut :

Gambar 7. Tabel mahasiswa

Gambar 8. Tabel dosen

Gambar 9. Tabel mahasiswa_has_mata_kuliah

        * Menampilkan tabel lewat PSQL console (Comandprompt) :
           - buka PSQL console : klik icon puzzel pada icon bar window awal PGAdmin.
           - untuk menampilkan daftar tabel yang ada ketikkan perintah : \dt
           - untuk menampilkan tabel database ketikkan perintah :
                select * from nama_tabel;
              contoh :
                select * from nasabah;
           - hasilnya akan seperti berikut :

Gambar 10. Perintah \dt untuk meanmpilkan daftar seluruh tabel

Gambar 11. Tabel mahasiswa

Gambar 12. Tabel dosen

Read More

Kardinalitas dan Modalitas Entity Realtionship Diagram

Analisa Kardinalitas dan Modalitas

Entity Relationship Diagram

1. Karinalitas :

    merupakan spesifikasi dari sejumlah peristiwa dari satu objek yg dapat dihubungkan ke sejumlah                 peristiwa dari objek lain.

    Dua objek dapat dihubungkan sebagai :
     - Satu-ke-satu (1:1): suatu kejadian dari objek A dapat berhubungan dg satu dan hanya satu kejadian              dari objek B dan sebaliknya
     - Satu-ke-banyak (1:M): satu kejadian dari objek A dapat berhubungan dg satu atau lebih kejadian dari               objek B, tetapi satu kejadian dari objek B dapat berhubungan dg hanya satu kejadian dari objek B
     - Banyak-ke-banyak (M:N): sebuah kejadian dari objek A dapat berhubungan dg satu atau lebih                           kejadian dari objek B, dan satu kejadian dari objek B dapat berhubungan dg satu atau lebih kejadian             dari objek A.

2. Modalitas :

    - Kardinalitas tidak memberikan indikasi apakah objek data tertentu harus berpartisipasi dalam                         hubungan.

    - Modalitas dari Hubungan adalah 0 jika tidak ada kebutuhan eksplisit untuk hubungan yang terjadi atau         hubungan itu opsional.

    - Modlitas adalah 1 jika kejadian dari hubungan bersifat wajib.

3. Contoh analisa Kardinalitas dan Modalitas.

Gambar 1. Contoh kardinalitas dan modalitas

Dari gambar 1 dapat dijelaskan kardinalitas dan modalitasnya. Gambar 1 menunjukkan hubungan antara

Tindakan Perbaikan dengan Pelanggan. Dimana posisi dari Tindakan Perbaikan dan Pelanggan merupakan sama-sama sebagai entity atau entitas.

Dari kardinalitasnya :

  - Ada banyak tindakan perbaikan

  - Pelanggan tunggal menunggu tindakan perbaikan

Keduanya memiliki hubungan yang wajib, dimana "jika ada tindakan perbaikan, maka akan ada pelanggan yang menunggu tindakan perbaikan". Dan apabila "tidak ada pelanggan yang menunggu tindakan perbaikan, maka tidak ada tindakan perbaikan".

Dari Modalitasnya :

  - Ada situasi dimana tindakan perbaikan tidak diperlukan

  - Untuk melakukan tindakan perbaikan harus ada pelanggan

Keduanya memiliki hubungan, dimana "situasi dimana tindakan perbaikan tidak diperlukan, maka tidak ada pelanggan", dan apabila "ada pelanggan, maka diperlukan tindakan perbaikan".

Dalam menjelaskan sebuah ERD (Entity Relationship Diagram) tergantung bagaimana kebutuhan dan cara pandang seseorang dalam membacanya. Karena sebuah kebutuhan dalam hakekatnya tidak selalu sama.

Read More

Membuat Database Menggunakan PostgreSQL

MODUL 5
IMPLEMENTASI TABEL-TABEL BASIS DATA(1)

A. Tujuan

     Mahasiswa mampu membuat struktur tabel-tabel basis data berdasarkan perancangan di modul 3 dan        mengimplementasi tabel-tabel tersebut di basis data.

B. Landasan Teori

    Basis data dapat diimplementasikan berdasarkan E-R diagram yang telah dibuat. Implementasi                     database bisa:

     1. Secara manual (dengan perintah SQL ‘CREATE TABLE’)

     2. Secara semi-manual dengan bantuan client berbasis GUI (MySQL Front, PgAccess, phpPgAdmin).

     3. Secara otomatis dengan CASE Tools (DBDesigner)

     Tahap Pembuatan Tabel

       1. Membuat semua tabel yang paling utama (yang tidak memiliki FK).

       2. Membuat semua tabel yang berhubungan langsung (atau memiliki relationship) dengan tabel yang               dibuat di tahap sebelumnya. Mulailah secara urut dari tabel dengan jumlah FK yang paling sedikit ke              yang paling banyak.

       3. Ulangi tahap 2 sampai semua tabel selesai dibuat.

C. Membuat Tabel-tabel Database Bank
     - Tahap pembuatan tabel
        * Membuat tabel nasabah :
             create table nasabah(
             id_nasabah integer primary key,
             nama_nasabah varchar(45) not null,
             alamat_nasabah varchar(255) not null);

             select * from nasabah   /* perintah untuk menampilkan tabel nasabah */

        * Membuat tabel cabang_bank :
             create table cabang_bank(
             kode_cabang varchar (20) primary key,
             nama_cabang varchar(45) unique not null,
             alamat_cabang varchar(255) not null);*/

             select * from cabang_bank  /* perintah untuk menampilkan tabel cabang_bank */

        * Membuat tabel rekening :
             create table rekening(
             no_rekening integer primary key,
             kode_cabangfk varchar(20) references cabang_bank(kode_cabang) on delete cascade on update                   cascade,
             pin varchar(20) default '1234' not null,
             saldo integer default 0 not null);

             select * from rekening    /* perintah untuk menampilkan tabel rekening */

        * Membuat tabel transaksi :
             create table transaksi (
             no_transaksi serial primary key,
             id_nasabahfk integer references nasabah(id_nasabah) on delete set null on update cascade,
             no_rekeningfk integer references rekening(no_rekening) on delete set null on update cascade,
             jenis_transaksi varchar(20) default 'debit' not null,
             tanggal date default current_date not null,
             jumlah integer not null check (jumlah>=20000));

             select * from transaksi    /* perintah untuk menampilkan tabel transaksi */

        * Membuat tabel nasabah_has_rekening :
             create table nasabah_has_rekening(
             id_nasabahfk integer references nasabah(id_nasabah) on delete cascade on update cascade,
             no_rekeningfk integer references rekening(no_rekening) on delete cascade on update cascade,
             primary key(id_nasabahfk, no_rekeningfk));

             select * from nasabah_has_rekening  /* perintah menampilkan tabel nasabah_has_rekening*/

     - Tahap memasukkan nilai tabel
        * Memasukkan nilai tabel nasabah :
             insert into nasabah (id_nasabah, nama_nasabah, alamat_nasabah) values
             (1, 'sutopo', 'jl. jendral sudirman 12'),
             (2, 'maryati', 'jl. mt. haryono 31'),
             (3, 'suparman', 'jl. haasanudin 81'),
             (4, 'kartika padmasari', 'jl. manggis 15'),
             (5, 'budi eko prayogo', 'jl. kantil 30'),
             (6, 'satria eka jaya', 'jl. slamet riyadi 45'),
             (7, 'indri hapsari', 'jl. sutoyo 15'),
             (8, 'sari murti', 'jl. pangandaran 11'),
             (9, 'canka lokananta', 'jl. tidar 86'),
             (10, 'budi murtono', 'jl. merak 22');

        * Memasukkan nilai tabel cabang_bank :
             insert into cabang_bank (kode_cabang, nama_cabang, alamat_cabang) values
             ('brus', 'bank rut unit surakarta', 'jl. slamet riyadi 18'),
             ('brum', 'bank rut unit magelang', 'jl. p. tendean 63'),
             ('brub', 'bank rut unit boyolali', 'jl. ahmad yani 45'),
             ('bruk', 'bank rut unit klaten', 'jl. suparman 23'),
             ('bruy', 'bank rut unit yogyakarta', 'jl. anggrek 21'),
             ('bruw', 'bank rut unit wonogiri', 'jl. untung suropati 12');

        * Memasukkan nilai tabel rekening :
             insert into rekening (no_rekening, kode_cabangfk, pin, saldo) values
             (101, 'brus', 1111, 500000),
             (102, 'brus', 2222, 350000),
             (103, 'brus', 3333, 750000),
             (104, 'brum', 4444, 900000),
             (105, 'brum', 5555, 2000000),
             (106, 'brus', 6666, 3000000),
             (107, 'brus', 7777, 1000000),
             (108, 'brub', 0000, 5000000),
             (109, 'brub', 9999, 0),
             (110, 'bruy', 1234, 550000),
             (111, 'bruk', 4321, 150000),
             (112, 'bruk', 0123, 300000),
             (113, 'bruy', 8888, 255000);

        * Memasukkan nilai tabel nasabah_has_rekening :
             insert into nasabah_has_rekening(id_nasabahfk, no_rekeningfk) values
             (1, 104),
             (2, 103),
             (3, 105),
             (3, 106),
             (4, 101),
             (4, 107),
             (5, 102),
             (5, 107),
             (6, 109),
             (7, 109),
             (8, 111),
             (9, 110),
             (10, 113),
             (8, 112),
             (10, 108);

        * Memasukkan nilai tabel transaksi :
             insert into transaksi(no_transaksi, no_rekeningfk, id_nasabahfk, jenis_transaksi, tanggal, jumlah)
             values
             (1,       105,         3, 'debit', '2009-11-10', 50000),
             (2, 103, 2, 'debit', '2009-11-10', 40000),
             (3, 101, 4, 'kredit', '2009-11-12', 20000),
             (4, 106, 3, 'debit', '2009-11-13', 50000),
             (5, 107, 5, 'kredit', '2009-11-13', 30000),
             (6, 104, 1, 'kredit', '2009-11-15', 200000),
             (7, 110, 9, 'kredit', '2009-11-15', 150000),
             (8, 102, 5, 'debit', '2009-11-16', 20000),
             (9, 105, 3, 'kredit', '2009-11-18', 50000),
             (10, 107, 4, 'debit', '2009-11-19', 100000);
             (11, 103, 2, 'debit', '2009-11-19', 100000),
             (12, 104, 1, 'debit', '2009-11-19', 50000),
             (13, 107, 4, 'kredit', '2009-11-20', 200000),
             (14, 105, 1, 'debit', '2009-11-21', 40000),
             (15, 104, 1, 'kredit', '2009-11-22', 100000),
             (16, 101, 4, 'kreedit', '2009-11-22', 20000),
             (17, 103, 2, 'debit', '2009-11-22', 50000),
             (18, 102, 5, 'debit', '2009-11-25', 50000),
             (19, 108, 10, 'debit', '2009-11-26', 100000),
             (20, 106, 3, 'kredit', '2009-11-27', 50000),
             (21, 103, 2, 'kredit', '2009-11-28', 200000),
             (22, 105, 3, 'kredit', '2009-11-28', 100000),
             (23, 102, 5, 'debit', '2009-11-30', 20000),
             (24, 104, 1, 'debit', '2009-12-1', 50000),
             (25, 103, 2, 'debit', '2009-12-2', 40000),
             (26, 101, 4, 'debit', '2009-12-4', 50000),
             (27, 103, 2, 'kredit', '2009-12-5', 100000),
             (28, 102, 5, 'kredit', '2009-12-5', 200000),
             (29, 109, 7, 'debit', '2009-12-5', 100000),
             (30, 110, 9, 'debit', '2009-12-6', 20000);

        * Menampilkan tabel lewat Query :
           - ketikan perintah "select * from nama_tabel" pada lembar query, seperti berikut :
               select * from nasabah
           - kemudian klik tombol Query Execute (tombol segitiga hijau pada icon bar).
           - hasilnya akan seperti berikut :

Gambar 1. Tabel nasabah

Gambar 2. Tabel cabang_bank

Gambar 3. Tabel rekenning

        * Menampilkan tabel lewat PSQL console (Comandprompt) :
           - buka PSQL console : klik icon puzzel pada icon bar window awal PGAdmin.
           - untuk menampilkan daftar tabel yang ada ketikkan perintah : \dt
           - untuk menampilkan tabel database ketikkan perintah :
                select * from nama_tabel;
              contoh :
                select * from nasabah;
           - hasilnya akan seperti berikut :

Gambar 4. Perintah \dt untuk meanmpilkan daftar seluruh tabel

Gambar 5. Tabel nasabah

Gambar 6. Tabel cabang_bank

D. TUGAS MODUL 5
     - Tahap pembuatan tabel
        * Membuat tabel mahasiswa :
             create table mahasiswa(
             nim varchar(10) primary key,
             nama_mahasiswa varchar(45) not null,
             alamat_mahasiswa varchar(255) not null,
             angkatan integer not null);

             select * from mahasiswa   /* perintah untuk menampilkan tabel mahasiswa */

        * Membuat tabel dosen :
             create table dosen(
             nidn integer primary key,
             nama_dosen varchar(45) not null,
             alamat_dosen varchar(255) not null);

             select * from dosen  /* perintah untuk menampilkan tabel dosen */

        * Membuat tabel mata_kuliah :
             create table mata_kuliah(
             kode_mk varchar(10) primary key,
             nama_mk varchar(45) not null,
             jumlah_sks integer not null);*/

             select * from mata_kuliah    /* perintah untuk menampilkan tabel mata kuliah */

        * Membuat tabel ruang_kuliah :
             create table ruang_kuliah(
             kode_ruang varchar(10) primary key,
             fasilitas varchar(255),
             kapasitas integer);

             select * from ruang_kuliah    /* perintah untuk menampilkan tabel ruang_kuliah */

        * Membuat tabel mahasiswa_has_mata_kuliah :
             create table mahasiswa_has_mata_kuliah(
             nimfk varchar(10) references mahasiswa(nim) on delete cascade on update cascade,
             kode_mkfk varchar(10) references mata_kuliah(kode_mk) on delete cascade on update cascade,
             primary key(nimfk, kode_mkfk));

             select * from mahasiswa_has_mata_kuliah  /* menampilkan tabel mahasiswa has mata kuliah*/

     - Tahap memasukkan nilai tabel
        * Memasukkan nilai tabel mahasiswa :
             insert into mahasiswa(nim, nama_mahasiswa, alamat_mahasiswa, angkatan) values
             ('L200110061', 'aulia fanny', 'jl. asmara 13', 2011),
             ('L200120013', 'benny setiawan', 'jl. boyolai 18', 2012),
             ('L200130054', 'imam adi sulistyo', 'jl. embarkasi 21', 2013),
             ('L200130058', 'm. fikri khaidir', 'jl. mendungan 32', 2013),
             ('L200130059', 'adnan mahmudi', 'jl. gumpang 7', 2013),
             ('L200130061', 'rendy adhitya putra', 'jl. pabelan 2 no 32', 2013),
             ('L200130062', 'alvian dwi mardani', 'jl. gonilan 10', 2013);

        * Memasukkan nilai tabel dosen :
             insert into dosen(nidn, nama_dosen, alamat_dosen) values
             (0724125602, 'bambang setiaji', 'surakarta'),
             (0982346198, 'husni thamrin', 'yogyakarta'),
             (0872341857, 'sujalwo', 'yogyakarta'),
             (0627145718, 'm. halim', 'klaten'),
             (0821487527, 'sukirman', 'sragen');

        * Memasukkan nilai tabel mata_kuliah :
             insert into mata_kuliah(kode_mk, nama_mk, jumlah_sks) values
             ('tif20633', 'komunikasi data', 3),
             ('tif20933', 'probabilitas dan statisktik', 3),
             ('ums20112', 'bahasa inggris 2', 2),
             ('tif40233', 'sistem basisdata', 3),
             ('tif40433', 'sistem digital', 3),
             ('tif60532', 'data mining', 2),
             ('tif62033', 'kecerdasan buatan', 3);

        * Memasukkan nilai tabel ruang_kuliah :
             insert into ruang_kuliah(kode_ruang, fasilitas, kapasitas) values
             ('j0407', 'ac, kipas angin, proyektor', 45),
             ('j0410', 'ac, kipas angin, proyektor', 40),
             ('j0306', 'ac, led monitor', 20),
             ('jsem1', 'ac, luas, proyektor', 60);

        * Memasukkan nilai tabel mahasiswa_has_mata_kuliah :
             insert into mahasiswa_has_mata_kuliah(nimfk, kode_mkfk) values
             ('L200110061', 'tif60532'),
             ('L200120013', 'tif62033'),
             ('L200130054', 'tif40233'),
             ('L200130058', 'ums20112'),
             ('L200130059', 'tif20933'),
             ('L200130061', 'tif40433'),
             ('L200130062', 'tif40233'),
             ('L200110061', 'tif40433'),
             ('L200130058', 'tif20933'),
             ('L200130061', 'tif62033');

        * Menampilkan tabel lewat Query :
           - ketikan perintah "select * from nama_tabel" pada lembar query, seperti berikut :
               select * from nasabah
           - kemudian klik tombol Query Execute (tombol segitiga hijau pada icon bar).
           - hasilnya akan seperti berikut :

Gambar 7. Tabel mahasiswa

Gambar 8. Tabel dosen

Gambar 9. Tabel mahasiswa_has_mata_kuliah

        * Menampilkan tabel lewat PSQL console (Comandprompt) :
           - buka PSQL console : klik icon puzzel pada icon bar window awal PGAdmin.
           - untuk menampilkan daftar tabel yang ada ketikkan perintah : \dt
           - untuk menampilkan tabel database ketikkan perintah :
                select * from nama_tabel;
              contoh :
                select * from nasabah;
           - hasilnya akan seperti berikut :

Gambar 10. Perintah \dt untuk meanmpilkan daftar seluruh tabel

Gambar 11. Tabel mahasiswa

Gambar 12. Tabel dosen

Read More

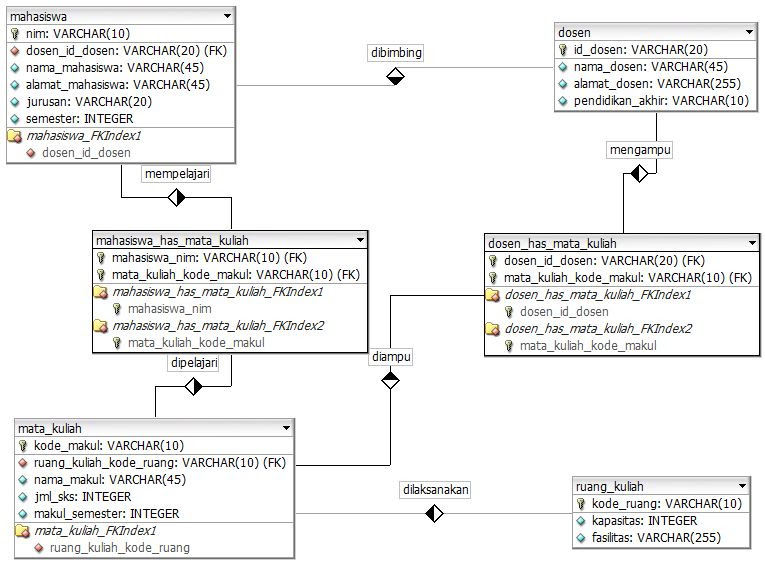

Membuat E-R Diagram Menggunakan DBDesigner

MODUL 4
MEMBUAT E-R DIAGRAM
MENGGUNAKAN DBDESIGNER

A. TUJUAN

     1. Mahasiswa mampu merancang basisdata melalui tahap-tahap perancangannya.

     2. Mahasiswa mampu mewujudkan hasil perancangan basisdata kedalam E-R diagram dengan                        DBDesigner.

B. LANDASAN TEORI

     Teori yang dibutuhkan untuk membuat E-R diagram basis data menggunakan DBDesigner yaitu materi        mengenai E-R Diagram manual.

C. LANGKAH PEMBUATAN

     1. Jalankan DB Designer yang telah terinstal. Jika belum ada bisa di download disini.

     2. Klik button new table    ,kemudian klik pada area kerja sehingga menghasilkan tabel baru.

     3. Double klik pada table baru untuk membuka tabel editor. Ganti nama tabel dengan nama yang entitas          basis data yang diinginkan. Contoh entitas nasabah.

    4. Kemuadian isikan atribut tabel dengan mengisi coloumn tabel(sebagai nama atribut) dan data type                (sebagai tipe data atribut). Contoh sebagai berikut.

Gambar1. Table Editor



      Klik tandan centang pada pojok kanan bawah untuk menutup tabel editor.
      Hasilnya akan seperti ini :

Gambar 2. Entity nasabah dan atributnya

     5. Lakukan langkah 1 sampai langkah 4 untuk membuat tabel rekening, cabang_bank, transaksi.

     6. Setelah semua tabel selesai dibuat, hubungkan setiap tabel dengan tabel yang lain dengan                            menggunakan Relationship Button, seperti berikut :

Gambar 3. Fungsi relationship button

     7. Ubah nama relationship dengan membuka relationship editor (double klik pada tanda relasi), ganti                relation name sesuai kebutuhan agar lebih mudah dipahami. Hasil dari contoh :

Gambar 4. E-R diagram dengan DB Designer

D. TUGAS MODUL 4
     1. E – R diagram database Mahasiswa dengan DB Designer.
         a. Gambar E – R diagram.

Gambar 5. E-R diagram mahasiswa

         b. Hubungan atau relationship antar masing-masing tabel entity.
             - Tabel mahasiswa dengan tabel mata_kuliah :
                Kedua tabel tersebut mempunyai relationship Many-to-many (m:n), karena banyak mahasiswa                         mempelajari banyak mata kuliah.
             - Tabel dosen dengan tabel mahasiswa :
                Kedua tabel tersebut mempunyai relationship One-to-Many (1:n), karena seorang dosen dapat                         membimbing banyak mahasiswa.
             - Tabel dosen dengan tabel mata_kuliah :
                Kedua tabel tersebut mempunyai relationship Many-to-Many (m:n), karena banyak dosen dapat                       memengampu banyak mata kuliah.
             - Tabel mata_kuliah dengan tabel ruang_kuliah :
                Kedua tabel tersebut mempunyai relationship Many-to-One (n:1), karena banyak mata kuliah                             dapat dilaksanakan disebuah ruang kuliah.

     2. E – R diagram database Rumah Sakit dengan DB Designer.

         a. Gambar E – R diagram.

Gambar 6. E-R diagram Rumah Sakit

         b. Hubungan atau relationship antar masing-masing tabel entity.
             - Tabel pasien dengan tabel obat :
                Kedua tabel tersebut mempunyai relationship Many-to-many (m:n), karena banyak pasien                                 mengkonsumsi banyak obat.
             - Tabel dokter dengan tabel pasien :
                Kedua tabel tersebut mempunyai relationship One-to-Many (1:n), karena seorang dokter dapat                         menangani/mengobati banyak pasien.
             - Tabel dokter dengan tabel obat :
                Kedua tabel tersebut mempunyai relationship One-to-Many (1:n), karena seorang dokter dapat                         meresepkan banyak obat.
             - Tabel ruang_rawat dengan tabel pasien :
                Kedua tabel tersebut mempunyai relationship One-to-Many (1:n), karena satu ruang rawat dapat                     merawat/menampung banyak pasien.

Read More

Perancangan Basisdata E-R Diagram Manual

MODUL 3
PERANCANGAN BASIS DATA
MENGGUNAKAN E-R DIAGRAM MANUAL

A.  TUJUAN
      1.  Mahasiswa dapat merancang basis data melalui tahap-tahap perancangannya.
      2.  Mahasiswa mampu mewujudkan hasil perancangan basis data ke dalam diagram E-R secara
           manual.

B.  LANDASAN TEORI

      Basis data dapat dimodelkan sebagai :

      1.  Kumpulan dari entity (entitas).
      2.  Hubungan antar entity (entitas).

      a)  Entity SetsEntity adalah suatu obyek yang dapat dikenali dari obyek yang lain. Contoh: seseorang                    yang khusus, perusahaan, tanaman, dan lain-lain.

      b)  Attributes
           Entity ditampilkan oleh sekumpulan attribute, yang mana properti deskriptipnya dikuasai oleh seluruh            anggota dalam kumpulan entity.

           Tipe attribute:
           1.  Sederhana dan gabungan attribute
           2.  Satu fungsi dan multi fungsi
           3.  Asal attribute

      c)  Relationship Sets
           Relationship adalah kesesuaian antar beberapa entity. Relationship set adalah hubungan
           matematika antara entity n > 2, tiap bagiannya diambil dari satuanentity.
           -  Tingkatan Relationship Sets
               Mengacu pada jumlah entity set yang terlibat dalam relationship set.Relationship sets yang                              melibatkan dua entity sets adalah binary (atau tingkat dua). Umumnya hampir semua relationship                 set dalam sistem database adalah binary.
           -  Mapping Cardinalities (Cardinalitas Pemetaan)
               Menangkap jumlah entitas ke entitas yang lain yang bisa dihubungkan melaluirelationship set.                        Cardinalitas pemetaan paling banyak digunakan dalam menggambarkan relationship sets biner.                    Untuk relationship set biner cardinalitas pemetaan harus merupakan salah satudari tipe berikut:
               1. One to one (satu ke satu)
               2. One to many (satu ke banyak)
               3. Many to one (banyak ke satu)
               4. Many to many (banyak ke banyak)

      d)  ERD: Entity Relationship Diagram
           Mencerminkan model database: hubungan antara entities (tabel-tabel) dan relationships (hubungan-            hubungan) di antara entities tersebut.
       1. Rectangles melambangkan set-set entitas.
       2. Diamonds
       3. Lines menghubungkan atribut dengan set-set entitas serta set-set entitas dengan set-set hubungan                  (relationship).
       4. Ellipses mewakili attributes.

      e)  Aturan untuk Model Database
           1. Tiap baris harus berdiri sendiri.
           2. Tiap baris harus unik.
           3. Kolom harus berdiri sendiri.
           4. Nilai tiap kolom harus berupa satu kesatuan.

      f)  Tahap Pembuatan Database
          1. Tahap 1: Tentukan Entities
              Sifat-sifat entity:
              a. Signifikan
              b. Umum
              c. Fundamental
              d. Unitary
          2. Tahap 2: Tentukan Atribut
              Tentukan attributes (sifat-sifat) masing-masing entity sesuai kebutuhandatabase:
              a. Tentukan sifat-sifat (fields atau kolom) yang dimiliki tiap entity, serta tipe datanya.
              b. Attribute yang sesuai harus:
                  1. Signifikan
                  2. Bersifat langsung
              c. Tentukan attribute yang menjadi Primary Key untuk entity yang bersangkutan.
              d. Jika satuattribute tidak cukup, gabungan beberapa attribute bisa menjadi Composite Primary Key.
              e. Jika Composite Primary Key banyak sebaiknya menambahkanattribute buatan yang menjadi                           Primary Key yang tunggal.
          3. Tahap 3: Tentukan Relationships
              Menentukan hubungan-hubungan antar entitas:
              a. Tentukan jenis hubungan di antara entity yang satu dengan entitas yang lain.
              b. Macam hubungan ada 3:
                  1. One to one (1:1)
                  2. One to many (1:n)
                  3. Many to many (m:n)
              c. Dalam membentuk hubungan di antara 2 entitas, tentukan attribute nama yang digunakan untuk                       menghubungkan kedua entitas tersebut.
              d. Tentukan entity mana yang menjadi tabel utama dan mana yang menjadi tabel kedua.
              e. Attribute (dari tabel utama) yang menghubungkannya dengan tabel kedua menjadi Foreign Key                       di tabel kedua.
         4. Tahap 4: Pembuatan ERD
             a. Buat Entity Relationship Diagram (ERD) berdasarkan hasil dari Tahap 1-3.
             b. Ada berbagai macam notasi untuk pembuatan ERD.
             c. Menggunakan software khusus untuk menggambar ERD.
         5. Tahap 5: Proses normalisasi database
         6. Tahap 6: Implementasi Database

TUGAS

A.  E - R Diagram Mahasiswa

     1. Menentukan entities (object-object dasar) yang perlu ada di database.

         -  Mahasiswa : menyimpan informasi data pribadi semua mahasiswa.

         -  Dosen : menyimpan informasi data pribadi semua dosen.

         -  Mata kuliah : menyimpan informasi semua mata kuliah.

         -  Ruang : menyimpan informasi semuaruang kuliah.

     2. Menentukan attributes (sifat-sifat) masing-masing entity sesuai kebutuhan database.
         a.  Mahasiswa :

              -  Nim : nomor induk mahsasiswa (varchar(10)) PK
              -  Nama_mahasiswa : nama lengkap mahasiswa (varchar(40))
              -  Alamat_mahasiswa : alamat lengkap mahasiswa (varchar(50))
              -  Jurusan : jurusan mahasiswa (varchar(20))
              -  Semester : semester yang sedang dijalani mahasiswa (integer)
         b.  Dosen :
              -  Nik : nomor identitas dosen (integer) PK
              -  Nama_dosen : nama lengkap dosen (varchar(40))
              -  Alamat_dosen : alamat lengkap dosen (varchar(50))
              -  Pendidikan_akhir : pendidikan terakhir dosen (varchar(10))

         c.  Mata kuliah :
             -  Kode_makul : kode mata kuliah (varchar(10)) PK
             -  Nama_makul : nama mata kuliah (varchar(30))
             -  Sks : jumlah sks mata kuliah (integer)
        d.  Ruang :
             -  Kode_ruang : kode ruang yang ada (varchar(10)) PK
             -  Daya_tampung : daya tampung pada ruangan (integer)
             -  Fasilitas : fasilitas yang ada didalam ruang kuliah (varchar(30))

    3. Menentukan relationship (hubungan-hubungan) diantara entities tersebut.

        Hubungan:

        a.  Mahasiswa dibimbing oleh Dosen:
             -  Tabel utama: dosen
             -  Tabel kedua: mahasiswa
             -  Relationship: many to one (n:1)
             -  Attribute penghubung: nik (FK nik di dosen)
        b.  Mahasiswa mempelajari Matakuliah:
             -  Tabel utama : mahasiswa, mata_kuliah
             -  Tabel kedua : mhs_belajar_mk
             -  Relationship : many to many (m:n)
             -  Attribute penghubung: nim, kode_makul (FK nim, kode_makul)
        c.  Dosen mengampu Matakuliah:
             -  Tabel utama : mata_kuliah
             -  Tabel kedua : dosen
             -  Relationship : many to one (n:1)
             -  Attribute penghubung : nik (FK kode_makul di mata_kuliah)
        d.  Mata_kuliah menempati Ruang_kelas:
             -  Tabel utama: mata_kuliah
             -  Tabel kedua: ruang_kelas
             -  Relationship: 1:1
             -  Attribute pendukung : nama_makul (FK nama_makul di ruang_kelas)

    4.  Menggambar E-R Diagram

B.  E- R Diagram Rumah Sakit

     1. Menentukan entities (object-object dasar) yang perlu ada di database.

         -  Pasien : menyimpan informasi data pribadi semua pasien.

         -  Dokter : menyimpan informasi data pribadi semua dokter.

         -  Perawat : menyimpan informasi data pribadi semua perawat.

         -  Ruang_rawat : menyimpan informasi semua ruang rawat.

     2. Menentukan attributes (sifat-sifat) masing-masing entity sesuai kebutuhan database.
         a.  Pasien :

              -  nomor_pasien : nomor identitas pasien (varchar(10)) PK
              -  nama_pasien : nama lengkap pasien (varchar(40))
              -  alamat_pasien : alamat lengkap pasien (varchar(50))
              -  penyakit_pasien : jurusan mahasiswa (varchar(20))
         b.  Dokter :
              -  no_id_dokter : nomor identitas dokter (integer) PK
              -  nama_dokter : nama lengkap dokter (varchar(40))
              -  alamat_dosen : alamat lengkap dokter (varchar(50))
              -  spesialis : bidang spesialis dokter (varchar(20))

         c.  Perawat :
             -  nomor_id_perawat : nomor identitas perawat (varchar(10)) PK
             -  nama_perawat : nama lengkap perawat (varchar(30))
             -  alamat_perawat : alamat lengkap perawat (varchar(50))
        d.  Ruang_rawat :
             -  kode_ruang : kode ruang yang ada (varchar(10)) PK
             -  kapasitas_ruang : daya tampung pada ruangan (integer)
             -  fasilitas_ruang : fasilitas yang ada didalam ruang rawat (varchar(30))

    3. Menentukan relationship (hubungan-hubungan) diantara entities tersebut.

        Hubungan:

        a.  Pasien ditangani oleh dokter :
             -  Tabel utama: pasien
             -  Tabel kedua: dokter
             -  Relationship: many to many (m:n)
             -  Attribute penghubung: nomor_id_dokter (FK nomor_id_dokter di dokter)
        b.  Pasien dirawat oleh perawat :
             -  Tabel utama : pasien, perawat
             -  Tabel kedua : pasien_dirawat_perawat
             -  Relationship : many to many (m:n)
             -  Attribute penghubung : nomor_pasien, nomor_id_perawat (FK nomor_pasien, nomor_id_perawat)
        c.  Dokter dibantu perawat :
             -  Tabel utama : perawat
             -  Tabel kedua : dokter
             -  Relationship : many to one (n:1)
             -  Attribute penghubung : nomor_id_dokter (FK nomor_id_dokter di dokter)
        d.  Pasien menempati ruang_rawat :
             -  Tabel utama: pasien
             -  Tabel kedua: ruang_rawat
             -  Relationship: 1:1
             -  Attribute pendukung : nomor_pasien (FK nomor_pasien di pasien)

    4.  Menggambar E-R Diagram

Semoga Bermanfaat! ^_^

Read More

Perangkat Lunak (Software)

Perangkat lunak / software, setiap orang pasti ssudah tidak asing dengan istilah tersebut karena sering dipakai pada kehidupan sehari-hari. Meskipun sering digunakan dalam kehidupan sehari-hari tidak menutup kemungkinan banyak orang yang belum mengetahui arti sebenarnya dari perangkat lunak tersebut. Apakah arti dari Perangakat Lunak sebenarnya?

Perangkat lunak adalah sekumpulan data elektronik yang disimpan dan diatur oleh komputer, data tersebut dapat berupa instruksi atau program untuk menjalankan suatu perintah yang diberikan user(manusia). Melalui perangkat lunak inilah suatu komputer dapat dijalankan sebagaimana mestinya.

Terdapat beberapa macam perangkat lunak, yaitu :
1. Perangkat lunak aplikasi (aplication software)
Aplication software dapat digolongakan menjadi beberapa kelas, diantaranya :

• Pernangkat lunak perusahaan
• Pernangkat lunak infrastruktur perusahaan
• Pernangkat lunak informasi kerja
• Pernangkat lunak media dan hiburan
• Pernangkat lunak pendidikan
• Pernangkat lunak pengembangan media
• Pernangkat lunak rekayasa produk

2. Sistem operasi (operating system)

Meruapakan sebuah software yang menjadi sistem operasi atau inti dari sebuah komputer. Contoh : Windows, Mac OS, Linux, Unix, dll.

- Perkakas pengembangan perangkat lunak (software development tool)

Sebuah software yang mengacu kepada komponen perangkat lunak yang mengizinkan sebuah sistem komputer untuk berkomunikasi dengan sebuah perangkat keras.

- Perangkat lunak menetap (firmware)

Istilah yang mengacu kepada rutin-rutin perangkat lunak yang disimpan di dalam memori hanya baca. Tidak seperti Memori Akses Acak, MHB tidak akan dapat berubah meski tidak dialiri listrik. Rutin-rutin yang mampu menyalakan komputer (startup) serta instruksi input/output dasar (semacam BIOS atau sistem operasi embedded) disimpan di dalam perangkat tegar.

- Perangkat lunak bebas (free libre software)

Istilah yang diciptakan oleh Richard Stallman dan Free Software Foundation yang mengacu kepada perangkat lunak yang bebas untuk digunakan, dipelajari dan diubah serta dapat disalin dengan atau tanpa modifikasi, atau dengan beberapa keharusan untuk memastikan bahwa kebebasan yang sama tetap dapat dinikmati oleh pengguna-pengguna berikutnya. Bebas di sini juga berarti dalam menggunakan, mempelajari, mengubah, menyalin atau menjual sebuah perangkat lunak, seseorang tidak perlu meminta izin dari siapa pun.

Contoh perangkat lunak bebas :

• Sistem operasi : GNU/Linux, BSD, Debian, Ubuntu, dl.
• Pemutar media : Rythmbox, VLC, Amarok, dll.
• Kompilator GCC, GDB debugger dan C libraries
• Dan masih banyak lagi.

- Perangkat lunak uji coba (shareware/trialware)

Sering disebut Aplikasi Trial, merupakan perangkat lunak berpemilik atau memiliki hak cipta yang disediakan secara gratis oleh pengembang untuk uji coba dan biasanya dibatasi oleh waktu atau fiturnya. Perangkat lunak ini sering ditawarkan kepada pembeli melalui situs web, koran, majalah, buku disertai dengan bacaan berupa keping CD/DVD sebelum pembeli membeli versi yang lengkap.

- Perangkat lunak gratis (freeware)

Berbeda dengan Shareware yang harus membayar jika ingin mendapatkan versi lengkapnya, pengguna perangkat lunak freeware tidak perlu membayar untuk mendapatkan versi lengkapnya, karena pengembang biasanya membuat perangkat lunak tersebut untuk disumbangkan kepada komunitas, namun tetap menjaga hak ciptanya.

- Perangkat lunak perusak (malware)

Merupakan perangkat lunak yang diciptakan untuk menyusup atau merusak sistem komputer atau jaringan komputer tanpa sepengetahuan pemiliknya.

Ciri – ciri preangkat perusak pencuri data :

• Tidak meninggalkan jejak
• Seringkali berubah dan bertambah fungsinya
• Menghalangi sistem pelacakan penerobosan sesudah pemasangan yang berhasil
• Menghalangi penyandian aman cakram
• Menghalangi pencegahan hilangnya data

Contoh – contoh perusak pencuri data :

• Bancos : pencuri informasi yang menunggu pengguna untuk membuka situs perbankan lalu mengalihkan halaman situs asli ke yang palsu untuk mencuri informasi yang rahasia/peka.
• Gator : perangkat pengintai yang memantau kebiasaan penjelajahan web dengan rahasi dan mengunggah data ke paladen untuk penyelidikan. Kemudian menyajikan iklan sembul.
• LegMir : perangkat pencuri informasi data pribadi seperti nama akun dan kata sandi dalam permainan daring.
• Qhost : kuda troya yang mengunggah file induk agar data dapat dialihkan ke paladen DNS yang berbeda sewaktu situs perbankan dibuka. Kemudia halaman masuk sesi yang palsu terbuka untuk mencuri informasi masuk sesi dari lembaga keuangan.

Source : Wikipedia

Read More
